结构上，基于dlp技术的3d相机可拆分为dlp工业投影和工业相机，其中dlp投影光学系统主要由光电器件、照明系统、成像系统3部分组成。

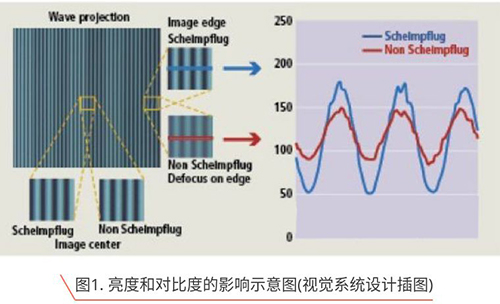

led：高亮度的led可以增加正弦波的幅值，进一步拉高对比度最大值、最小值之间的范围，应用在吸光较强烈的零件表面时，整机系统效果会有提升。

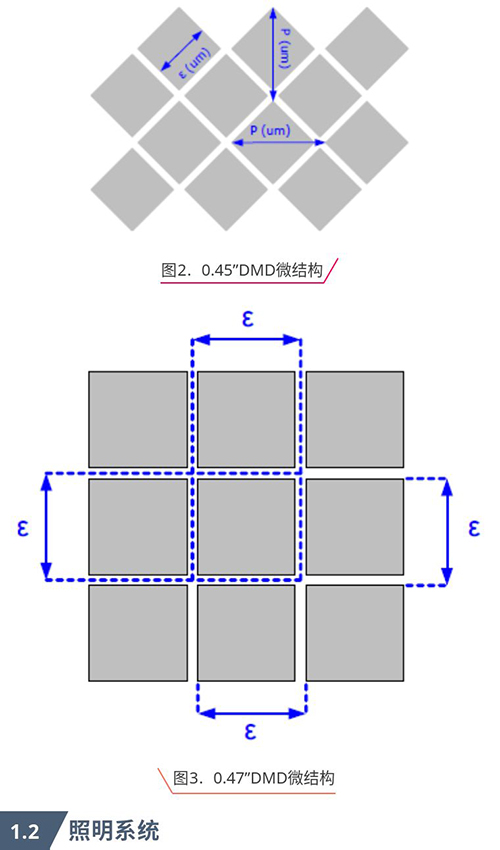

dmd：芯片的分辨率直接关系到投影画面的成像效果，根据需求不同可以选用0.45”的720p芯片或0.47”的1080p芯片。两种芯片区别是：
0.45”的芯片微镜阵列菱形排布，在表达时会使画面纵向压缩、横向拉伸，不可避免的有一定像素损失，但是成本低，光学设计难度小。
0.47” 的芯片微镜阵列方形排布，投影像素物像关系一一对应，不仅分辨率提升，成像精度也有较大提升，但是相应的价格较高，光学设计较复杂。

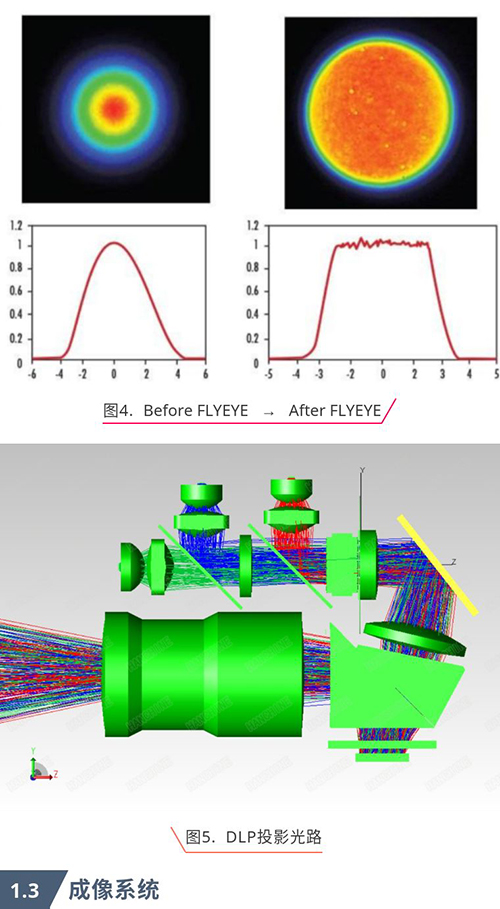

照明光路包括：准直元件、匀光元件、中继镜片、rtir棱。准直、中继系统保证了led光能量的利用率，减小由于led朗伯体发光形式造成的大角度光能浪费，也就间接保证了dlp输出亮度。匀光元件（通常采用flyeye）进行光波面整形，改变led光能量分布情况，使得圆顶形光斑变成了平顶形光斑，匀光系统后的均匀性决定了点云解算结果的均匀性。所以优化flyeye匀光设计也可以提升3d相机测算的精度。

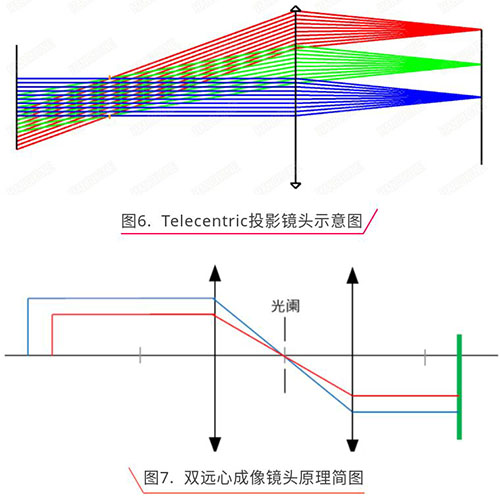

提高精度可采用telecentric投影镜头，telecentric镜头各项像差较cctv镜头小，畸变可小于0.1%，拥有更大的景深范围，但是由于工艺要求更高，良品率低，且由于光路限制，telecentric镜头的体积一般会偏大，适合用于小视场范围的测量中。
采用高解析度telecentric投影镜头和成像镜头组合方案，可以大幅提升系统的精度。
主要从光学器件分析误差来源，从而提升精度，算法原理本文不再赘述。
3d相机的精度主要由两个光学指标控制： 正弦波条纹成像质量、系统杂散光。

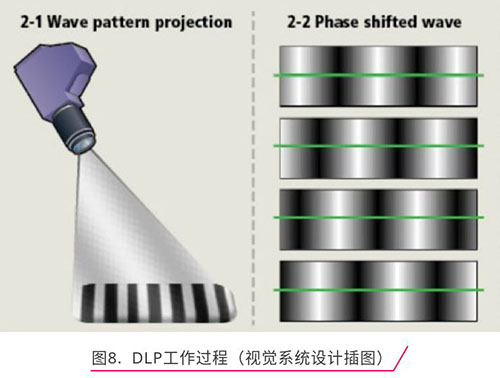

dlp用于工业3d扫描通常采用正弦波条纹光，投影不同密集程度的正弦波条纹光到被测物表面，被测物的凹凸形状代表空间深度的不同，投影画面会产生不同程度的形变，条纹被空间信息调制，通过相机采集反射图像，得到被测的点空间分布情况。
这种算法方式类似于光学中的mtf（modulation transfer function)的定义（模量传递函数）。光学图像的光量分布可以看作无数空间频率正弦波分布的线性组合，正弦分布的调制度是其振幅与平均值之比值，用正弦分布的极大与极小来计算：调制度m= (照度的最大值-照度的最小值) ÷ (照度的最大值 照度的最小值)。调制度为min的光学影像，经过镜头成像或胶片记录后照相影像的调制度下降为mout。它们的比值为调制度因子m：

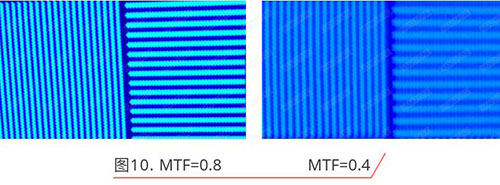

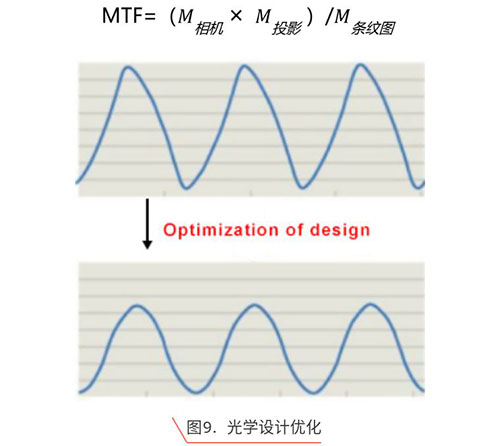

3d相机输入图形质量mtf：
在3d结构光测量中，光投影和光捕捉的mtf直接影响了点云计算结果的精度。好的镜头mtf光学优化可以简化算法难度，提升解算结果的准确性。
投影镜头和成像镜头的矫正像差的能力与视场角大小、镜片口径、体积相互制约，合理的光学设计优化会极大提高3d相机的精度。合适的投影和成像镜头的选型就相当于为“工业的眼睛”配备一副合适的“眼镜”。

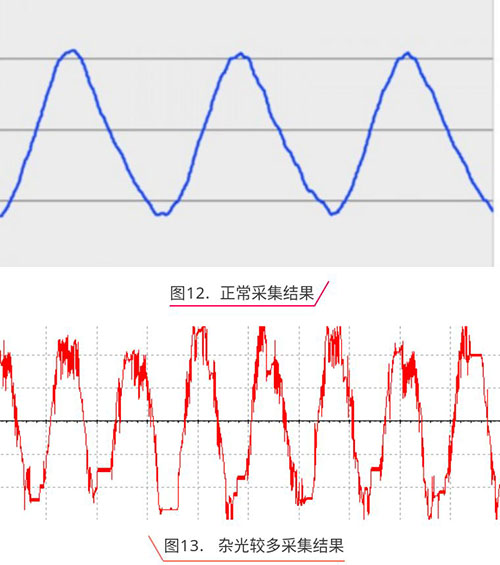

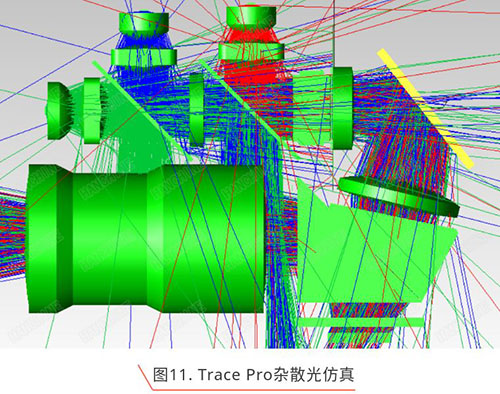

即使采用理想投影镜头、成像镜头，dlp光机的对比度太低也会影响精度。所以，提升条纹图对比度也是提升精度的一个必备条件。dlp系统对比度下降主要源于杂散光的影响，杂散光分析在光学领域是一大难点，在现实应用中只有一部分杂光能被消除（如系统问题引起的杂光、鬼像等），另一部分杂光只能被减弱（如off态光反射、光机内壁漫反射光、环境光散射）。
可以通过加合适的光阑减少dlp系统内部产生的杂散光，或者优化照明成像匹配的数值孔径，从而提升整个系统的对比度。
环境光散射引起的杂散光，可以尝试调整dlp输出亮度，同时减小工业相机光圈的方法，可以显著地提升结构光条纹的对比度（要求led的光能量足够高）。由于dlp系统抗干扰性较差，很大程度会受到反射面的影响，适合在室内环境使用，或环境光相对较弱的环境中使用。
